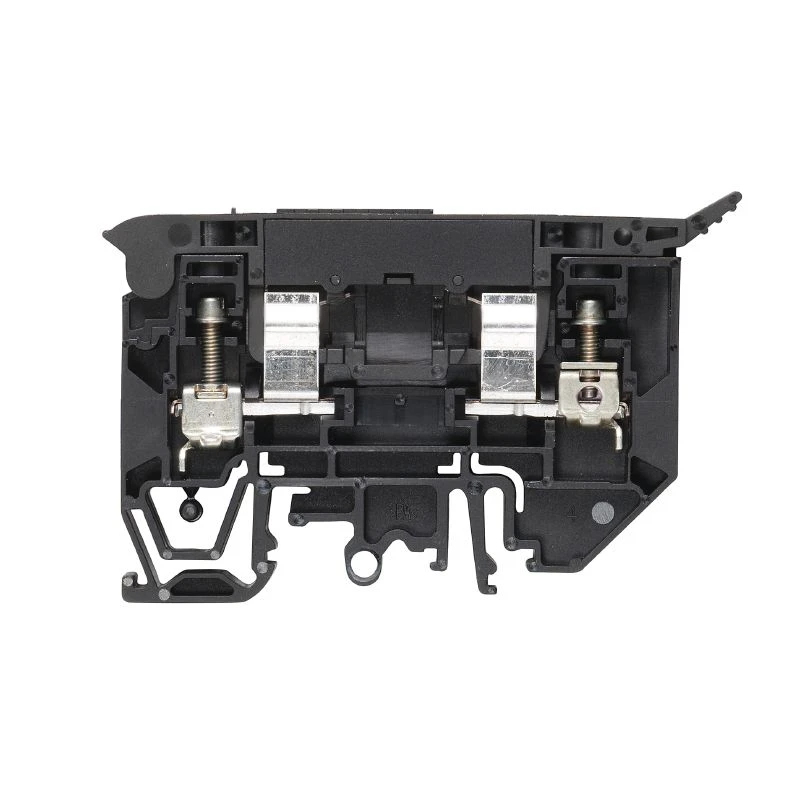

واید مولرWSI 4/2 1880430000
ترمینال فیوز Weidmuller WSI 4/2 ، اتصال پیچ ، سیاه ، 4 میلی متر ، 10 A ، 500 ولت ، تعداد اتصالات: 2 ، تعداد سطوح: 1 ، TS 35 ، TS 32
داده های سفارش عمومی
|
نسخه |
ترمینال فیوز ، اتصال پیچ ، سیاه ، 4 میلی متر مربع ، 10 A ، 500 ولت ، تعداد اتصالات: 2 ، تعداد سطوح: 1 ، TS 35 ، TS 32 |
|
سفارش شماره |
1880430000 |
|
نوع |
WSI 4/2 |
|
GTIN (EAN) |
4032248541928 |
|
qty |
25 مورد |
ابعاد و وزن
|
عمق |
53.5 میلی متر |
|
عمق (اینچ) |
2.106 اینچ |
|
عمق از جمله راه آهن DIN |
46 میلی متر |
|
قد |
81.6 میلی متر |
|
قد (اینچ) |
3.213 اینچ |
|
عرض |
9.1 میلی متر |
|
عرض (اینچ) |
0. 358 اینچ |
|
وزن خالص |
21.76 g |
دما
|
دمای ذخیره سازی |
-25 درجه ... 55 درجه |
|
دمای عملیاتی مداوم ، حداقل. |
-50 درجه |
|
دمای عملیاتی مداوم ، حداکثر. |
120 درجه |
انطباق محصول محیط زیست
|
وضعیت انطباق ROHS |
سازگار بدون معافیت |
|
رسیدن به SVHC |
بدون svhc بالاتر از 0. 1 درصد درصد |
داده های مادی
|
مادی |
ورم |
|
رنگ |
سیاه |
|
UL 94 رتبه اشتعال پذیری |
V-0 |
مشخصات سیستم
|
نسخه |
اتصال پیچ |
|
صفحه پوشش پایان مورد نیاز |
بله |
|
تعداد پتانسیل ها |
1 |
|
تعداد سطوح |
1 |
|
تعداد نقاط بستن در هر سطح |
2 |
|
تعداد پتانسیل در هر ردیف |
1 |
|
سطوح متقابل داخلی |
هیچ |
|
اتصال PE |
هیچ |
|
راه آهن |
TS 35 |
|
عملکرد N |
هیچ |
|
تابع PE |
هیچ |
|
تابع قلم |
هیچ |
2 هادی قابل جمع شدن (H05V/H07V) با مقطع برابر (اتصال امتیاز)
|
مقطع اتصال سیم ، ریز و درشت با سیم های سیم DIN 46228/1 ، 2 سیم قابل جمع شدن ، حداکثر. |
1.5 میلی متر مربع |
|
مقطع اتصال سیم ، ریز و درشت با سیم های سیم DIN 46228/1 ، 2 سیم قابل جمع آوری ، حداقل. |
0. 5 mm² |
|
مقطع اتصال سیم ، ریز و درشت ، دو سیم قابل جمع شدن ، حداقل. |
0. 5 mm² |
|
مقطع سیم ، ریز و درشت ، دو سیم قابل جمع شدن ، حداکثر. |
1.5 میلی متر مربع |
داده های فنی اضافی
|
تعداد پایانه های مشابه |
1 |
|
طرفین باز |
حق |
|
نوع نصب |
با ضعف |
هادی برای بستن (اتصال اضافی)
|
نوع اتصال ، اتصال اضافی |
اتصال پیچ |
هادی برای بستن (اتصال رتبه)
|
اندازه تیغه |
0. 6 x 3.5 میلی متر |
|
هادی قابل حمل |
مشخصات اتصال: اتصال پیچ مقطع اتصال هادی: نوع: جامد ، H05 (07) VU حداقل: 0. 5 mm² حداکثر: 6 میلی متر مربع اسمی: 4 میلی متر مربع سیم پایان سیم: طول سلب: حداقل: 11 میلی متر مکس: 11 میلی متر اسمی: 11 میلی متر گشتاور محکم: حداقل: 0. 5 نانومتر حداکثر: 0. 8 نانومتر مشخصات اتصال: اتصال پیچ مقطع اتصال هادی: نوع: رشته ، H07V-R حداقل: 1.5 میلی متر مربع حداکثر: 6 میلی متر مربع اسمی: 4 میلی متر مربع سیم پایان سیم: طول سلب: حداقل: 11 میلی متر مکس: 11 میلی متر اسمی: 11 میلی متر گشتاور محکم: حداقل: 0. 5 نانومتر حداکثر: 0. 8 نانومتر مشخصات اتصال: اتصال پیچ مقطع اتصال هادی: نوع: انعطاف پذیر ، H05 (07) VK حداقل: 0. 5 mm² حداکثر: 6 میلی متر مربع اسمی: 4 میلی متر مربع سیم پایان سیم: طول سلب: حداقل: 11 میلی متر مکس: 11 میلی متر اسمی: 11 میلی متر گشتاور محکم: حداقل: 0. 5 نانومتر حداکثر: 0. 8 نانومتر |
|
دامنه گیره ، حداکثر. |
6 میلی متر مربع |
|
دامنه گیره ، حداقل. |
0. 5 mm² |
|
پیچ بسته |
M 3 |
|
مقطع اتصال ، رشته ، حداکثر. |
6 میلی متر مربع |
|
مقطع اتصال ، رشته ، حداقل. |
1.5 میلی متر مربع |
|
جهت اتصال |
در یک طرف |
|
سنج به IEC 60947-1 |
A3 |
|
تعداد اتصالات |
2 |
|
طول سلب |
10 میلی متر |
|
گشتاور محکم ، حداکثر. |
0. 8 نانومتر |
|
گشتاور محکم ، حداقل. |
0 5 نانومتر |
|
سطح گشتاور با پیچ گوشتی برقی DMS |
2 |
|
نوع اتصال |
اتصال پیچ |
|
نوع اتصال 2 |
اتصال پیچ |
|
مقطع اتصال سیم AWG ، حداکثر. |
AWG 10 |
|
مقطع اتصال سیم AWG ، حداقل. |
AWG 22 |
|
مقطع اتصال سیم ، ریز و درشت ، حداکثر. |
6 میلی متر مربع |
|
مقطع اتصال سیم ، ریز و درشت ، حداقل. |
0. 5 mm² |
|
مقطع اتصال سیم ، ریز و درشت با سیمهای سیم DIN 46228/1 ، حداکثر. |
4 میلی متر مربع |
|
مقطع اتصال سیم ، ریز و درشت با سیمهای سیم DIN 46228/1 ، دقیقه. |
0. 5 mm² |
|
مقطع اتصال سیم ، هسته جامد ، حداکثر. |
6 میلی متر مربع |
|
مقطع اتصال سیم ، هسته جامد ، حداقل. |
0. 5 mm² |
داده های رتبه بندی CSA
|
گواهی شماره (CSA) |
200039-1575489 |
|
اندازه فعلی C (CSA) |
15 A |
|
اندازه ولتاژ C (CSA) |
300 V |
|
مقطع سیم حداکثر. (CSA) |
10 AWG |
|
مقطع سیم حداقل. (CSA) |
30 AWG |
ابعاد
|
TS 15 افست |
32 میلی متر |
|
TS 32 افست |
38 میلی متر |
|
TS 35 افست |
38 میلی متر |
عنصر نمایش
|
نوع ولتاژ برای نشانگر |
AC/DC |
پایانه های فیوز
|
فیوز کارتریج |
6.3 x 32 mm (1/4 x {5}}}/4 ") |
|
نمایش |
بدون LED |
|
دارنده فیوز (دارنده کارتریج) |
محوری |
|
ولتاژ عملیاتی ، حداکثر. |
250 V |
|
از دست دادن برق برای اضافه بار و محافظت از اتصال کوتاه برای یک تنظیم کامپوزیت |
1.6 W در 1. 0 A @ 41 درجه |
|
از دست دادن برق برای محافظت از اتصال کوتاه فقط برای یک تنظیم کامپوزیت |
2.5 W در 2.5 A @ 68 درجه |
|
از دست دادن برق برای محافظت از اتصال کوتاه فقط برای یک ترتیب فردی |
4. 0 W در 10 درجه @ 55 درجه |
|
نوع ولتاژ برای نشانگر |
AC/DC |
عمومی
|
راه آهن |
TS 35 |
|
معیارها |
iec 60947-7-3 |
|
مقطع اتصال سیم AWG ، حداکثر. |
AWG 10 |
|
مقطع اتصال سیم AWG ، حداقل. |
AWG 22 |
داده های رتبه بندی
|
مقطع دارای امتیاز |
4 میلی متر مربع |
|
ولتاژ دارای امتیاز |
500 V |
|
ولتاژ دارای امتیاز به ترمینال مجاور |
500 V |
|
ولتاژ DC دارای امتیاز |
500 V |
|
جریان فعلی |
10 A |
|
جریان در حداکثر سیم |
10 A |
|
معیارها |
iec 60947-7-3 |
|
مقاومت در برابر حجم مطابق IEC 60947-7- x |
1 mΩ |
|
Impulse دارای ولتاژ مقاومت در برابر |
6 کیلو ولت |
|
از دست دادن برق مطابق با IEC 60947-7- x |
1.02 W |
|
شدت آلودگی |
3 |
داده های رتبه بندی UL
|
گواهی شماره (CURUS) |
E60693 |
|
سیم کشی کارخانه اندازه هادی حداکثر. (کروس) |
10 AWG |
|
سیم کشی کارخانه اندازه هادی. (کروس) |
30 AWG |
|
سیم کشی میدان اندازه هادی حداکثر. (کروس) |
10 AWG |
|
سیم کشی میدان اندازه هادی حداقل. (کروس) |
30 AWG |
|
اندازه فعلی B (Curus) |
15 A |
|
اندازه فعلی C (curus) |
15 A |
|
اندازه ولتاژ B (Curus) |
300 V |
|
اندازه ولتاژ C (Curus) |
300 V |
