هنگامی که خروجی توان 24 ولت DC تجهیزات از بین برود ، منبع تغذیه پشتیبان UPS می تواند خروجی 24 ولت پایدار را فراهم کند تا از منبع تغذیه تجهیزات بار در زمان تعیین شده پایدار کار کند.
در این مقاله به شما معرفی مختصری از راه حل ها و محصولات پشتیبان گیری از قدرت Weidmüller ارائه می شود.
چرا به راه حل پشتیبان گیری قدرت نیاز دارید؟
1. کیفیت شبکه و نوسانات آن
2. پشتیبان گیری از تجهیزات کلیدی و اطلاعات پردازش
3. ایمنی شخصی و جلوگیری از آسیب و کاهش ضرر
راه حل ها و محصولات پشتیبان گیری از قدرت Weidmüller
1. محصولات برق: Pro Top ، Pro Max ، Pro Eco…
Ultra - راه حل های قطع شبکه برق کوتاه ؛
منبع تغذیه ریلی راهنما: قدرت 20ms- خاموش زمان تعمیر و نگهداری ؛
منبع تغذیه تبلت: POWER- Off زمان نگهداری بیش از 10ms.
2. ماژول بافر DC
ذخیره انرژی و تخلیه ولتاژ ثابت ، می تواند به عنوان یک منبع تغذیه کوچک بدون وقفه مورد استفاده قرار گیرد ، طرف ورودی به منبع تغذیه سوئیچینگ 24VDC یا سایر تجهیزات 24VDC متصل می شود ، DC بافر در حین عملکرد عادی منبع تغذیه ، انرژی را ذخیره می کند.
پس از قطع ورودی 24VDC ، بافر DC بلافاصله شروع به آزاد کردن انرژی می کند و یک ولتاژ خروجی پایدار را برای بار فراهم می کند و منبع تغذیه مداوم را برای یک دوره زمانی خاص حفظ می کند.
3. DC UPS + Lead {2} باتری اسید
تفاوت از بافر DC:راه حل بافر DC ساده است و می تواند به طور موازی با خروجی DC از محصول منبع تغذیه به طور مستقیم متصل شود تا یک اصطلاح کوتاه - دست یابد (<60s) power backup solution; but for power backup solutions that require minutes or even hours, a DC UPS and lead-acid battery products of different capacities are needed to meet the requirements.
DC UPS با باتری های اسید -} یک راه حل پشتیبان گیری از مدت زمان 24vdc {{2}.
اصل کار: در عملکرد عادی ، منبع تغذیه از طریق ماژول DC UPS به تجهیزات الکتریکی تأمین می شود و شارژ ماژول باتری متصل همزمان مدیریت می شود. هنگامی که ماژول برق خاموش یا آسیب دیده است ، ماژول DC UPS به طور خودکار به ماژول باتری تغییر می یابد تا بتواند تجهیزات الکتریکی را تأمین کند تا از نیازهای کاری لازم آن اطمینان حاصل شود. با اتصال ماژول های باتری از ظرفیت های مختلف ، می توان ولتاژ DC را برای بیش از چند دقیقه تا ساعت بدست آورد.
واحد کنترل منبع تغذیه بدون وقفه (UPS) در دو نوع موجود است:24V 20A/10A وت24V 40A ;
پنج نوع ماژول باتری وجود دارد:24V DC1.2AH, 24V DC3.4AH, 24 ولت dc7ah, 24 ولت DC12AHوت24V DC17AH.

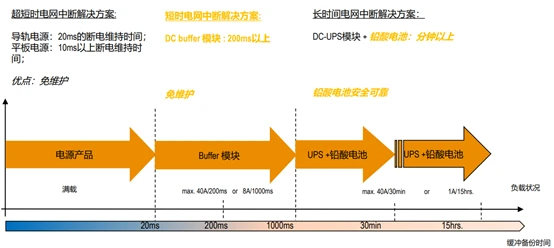

شرایط استفاده از طرح های مختلف
سناریوهای برنامه معمولی
